浸沒式單相液冷

        在單相浸沒式液冷中，介電冷卻液保持液體狀態。電子部件直接浸沒在液體中，液體置于密封但易于觸及的容器中，熱量從電子部件傳遞到液體中。通常使用循環泵將經過加熱的冷卻液流到熱交換器，在熱交換器中冷卻并循環回到容器中。冷卻液在循環散熱過程中始終維持液態，不發生相變。低溫冷卻液帶走熱量后，溫度升高，升高的冷卻液流動到其它區域后重新冷卻完成循環。

        單相液冷要求冷卻液的沸點較高，這樣冷卻液揮發流失控制相對簡單，與IT設備的元器件兼容性比較好，不需要頻繁補充冷卻液，還可以更輕松地卸載或更換服務器組件，提高了系統的可維護性，但相對于相變液冷其散熱效率要低一些。

浸沒式相變液冷

        相變液冷是以相變冷卻液作為傳熱介質，在熱量傳遞過程中，冷卻液吸收和放出熱量，發生相態轉變，通常伴隨著少量過冷或過熱的情況，但主要依靠物質的相變潛熱傳遞熱量。

        在浸沒式液體相變冷卻系統中，將服務器主板、CPU、內存等發熱量大的元器件完全浸沒在冷卻液中；在工作狀態下，各發熱部件會產生熱量，引起冷卻液升溫。當冷卻液的溫度升高到系統壓力所對應的沸點時，冷卻液發生相變，從液態變化為氣態，通過汽化熱吸收熱量，實現熱量的轉移，這種通過冷卻液狀態變化吸收熱量的冷卻技術就是浸沒式相變液冷技術。

        浸沒式相變液冷技術利用液體相變將熱量直接帶走，減少了傳熱工程的熱阻，相比冷板式液冷，具有更高的傳熱效率，是液冷中最節能、最高效的制冷模式。

        浸沒式液冷在設計過程中采用專用冷卻液作為浸沒冷卻的介質（如氟化液），專用冷卻液具有高絕緣、低黏度、不可燃的特性，而且在操作范圍內能夠保證化學惰性和穩定性。

        兩相液冷由于冷卻液發生了相變，所以傳熱效率很高，不利的是相變過程中，冷卻液蒸發為氣態過程中會發生逃逸，所以對容器的密封性有一定的要求；但是完全密封則有可能引起冷卻系統中斷、出現事故，所以需要一定的安全設施做保障。

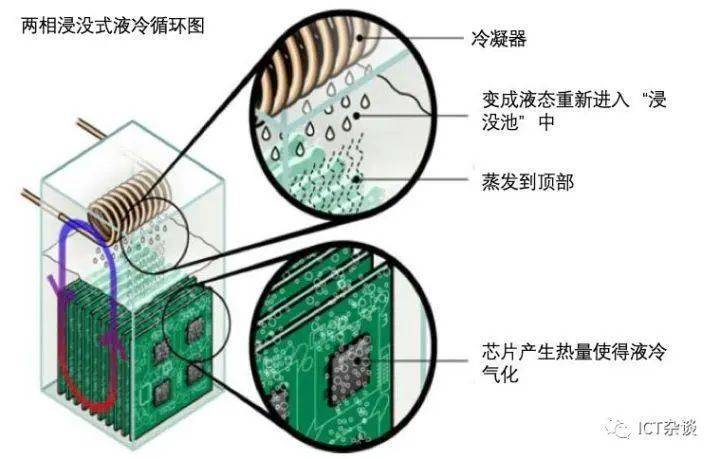

浸沒式相變液冷工作原理
