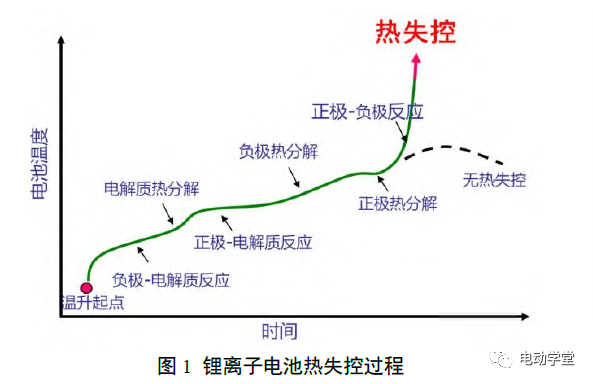

據悉，“熱失控”是指電池內部發生放熱連鎖反應引起電池溫升速率急劇變化的過熱行為，通常伴有電池冒煙、起火燃燒以及爆炸等現象。圖1為鋰離子電池典型熱失控過程示意圖。鑒于2017年至今，韓國發生了多起儲能系統失火事件，造成了非常嚴重的后果。因此，針對磷酸鐵鋰儲能電池開展熱失控機制分析，有助于為電池系統熱失控防護設計提供理論依據。

本文針對儲能磷酸鐵鋰電池設計了突然停止絕熱熱失控的試驗，通過將電池在熱失控關鍵節點時刻迅速進入“冷凍”狀態。通過對各冷凍狀態下電池內部組件的分析，揭示電池在絕熱熱失控過程中內部組成的演變機制。

01

定點冷卻熱失控及其材料檢測方法

1.1 定點冷卻熱失控實驗

熱失控過程中自產熱的產熱量與產熱速率是熱失控機理研究中最為關注的問題。絕熱加速量熱儀（ARC,Accelerating Rate Calorimeter）是進行電池熱失控測試的主要實驗儀器之一。其工作原理是通過儀器的控制，使得樣品溫度與量熱腔溫度總是保持一致，從而提供一個類絕熱環境。

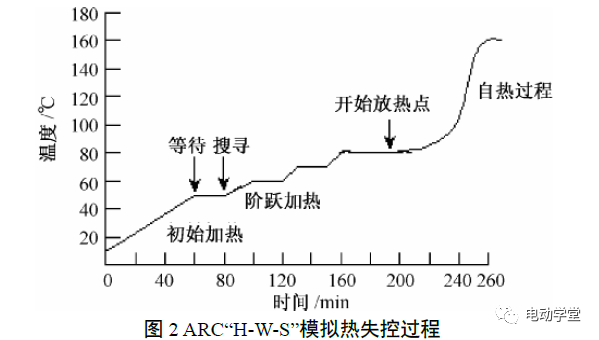

本實驗采用ARC的典型工作模式為“加熱-等待-搜尋”模式，如圖2所示。通過加熱電池，直至檢測到電池自產熱之后，再進入絕熱跟蹤階段，從而保持絕熱測試環境，使得電池產生的熱量完全被電池吸收并造成電池溫升。

因此可以準確監測電池熱失控過程中的關鍵溫度點。為開展定點冷卻熱失控實驗，需要獲取熱失控過程中關鍵溫度點狀態的電池樣品：即當電池溫度升高到某一關鍵溫度時，人工手動停止絕熱熱失控實驗，并用液氮通過導管進入ARC量熱腔內部實現電池快速降溫，將電池“冷凍”在熱失控測試過程中的狀態。

1.2 電池拆解及表征分析方法

為了避免電池材料在大氣中制樣分析時發生狀態變化，本實驗中電池拆解、轉移及組分分析均在惰性氣氛下進行。針對不同狀態電池的正極、負極以及隔膜等組件分別進行形貌、表面組成等表征分析。

02

定點冷卻熱失控試驗分析

2.1 試驗電池基本信息

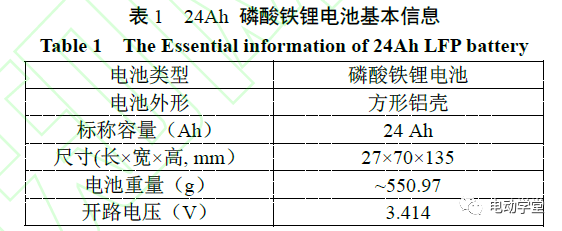

本次實驗用電池為XX儲能電站中拆卸下來的24Ah磷酸鐵鋰的電池。電池基本信息如表1所示。

2.2 定點冷卻熱失控過程分析

磷酸鐵鋰電池在絕熱環境下的熱失控過程可以明顯地分為自發熱階段（溫升速率≥0.02℃/min）和熱失控階段（溫升速率≥1℃/min，或稱自加熱狀態），同時還存在電池泄壓閥打開這一明顯的外部特征變化。

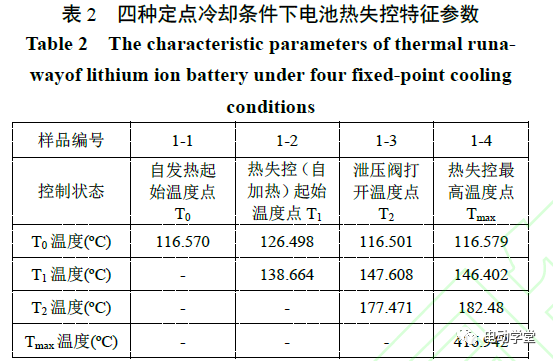

因此本次實驗針對熱失控過程中的四個關鍵溫度點進行分析，分別為：自發熱起始溫度點T0、熱失控（自加熱）起始溫度點T1、泄壓閥打開溫度點T2、熱失控最高溫度點Tmax。四種定點冷卻熱失控實驗過程曲線如圖3所示。相關熱失控特征參數統計如表2所示。

對比四組熱失控電池的關鍵溫度點可知，該磷酸鐵鋰電池的自發熱起始溫度范圍是116~126℃，發生熱失控的起始溫度范圍是138~147℃，而泄壓閥打開的起始溫度范圍是177~182℃。各關鍵溫度點的結果比較接近，表明熱失控實驗的重復性較好。

2.3 試驗后電池外觀及基本參數

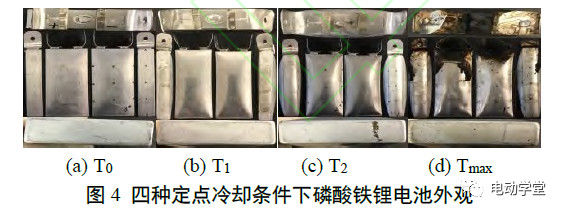

圖4顯示了四種定點冷卻條件下磷酸鐵鋰電池的外觀?？梢园l(fā)現，隨著熱失控過程的進行，磷酸鐵鋰電池鼓脹程度逐漸加劇，電池熱失控結束后盡管外包裝仍然存在，但有明顯燒蝕現象。電池泄壓閥打開后，大量電池燃燒產物附著在殼體外部。

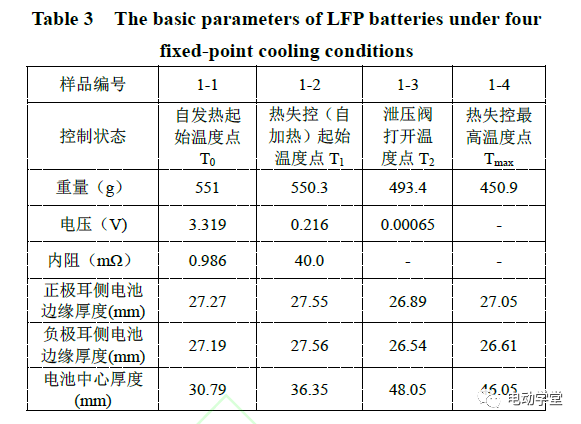

對比四種條件下的磷酸鐵鋰電池基本參數，如表3所示?？芍S著絕熱熱失控的進行，電池重量逐漸降低，內阻逐漸增加，中心厚度有明顯增長，開路電壓逐漸降低，且在達到熱失控溫度點后電池電壓急劇降低至0V。

這主要是由于電池開始發生熱失控時，電池內部隔膜大量閉孔且開始收縮，導致正負極發生內短路，電池電能瞬間釋放，電壓急劇下降至0V。

03

電池拆解及表征分析

3.1 拆解后關鍵材料外觀

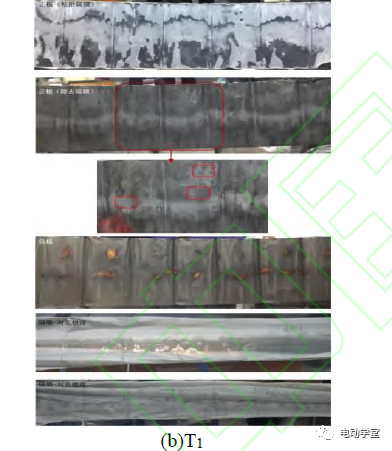

圖5顯示了四種定點冷卻條件下磷酸鐵鋰電池拆解后的外觀。如圖5（a）所示，自發熱溫度點T0狀態下，電池正極、負極和隔膜可完整分離開，表觀顏色無明顯變化。但正負極發生褶皺，推斷電池處于高溫環境導致了電極發生變形。而在熱失控溫度點T1狀態下，如圖5（b）所示，隔膜完全粘附在正極表面，但微微用力仍可在基本保留隔膜完整度的情況下將隔膜與正極分離。

值得注意的是，正極表面出現異常的突起點，同時在電極表面出現黑色和灰色兩種顏色區域?；疑珔^(qū)域推測為殘留的部分隔膜。而在負極表面同樣觀察到黑色和金色兩種顏色。

金色區域代表負極為嵌鋰態，黑色區域的出現表明在T1狀態下電池發生內短路，導致負極局部發生快速脫鋰。而分離出的隔膜雖然仍基本完整，但已存在一定程度的拉伸變形。表明在T1溫度下，隔膜發生一定程度的收縮，導致電池發生內短路。

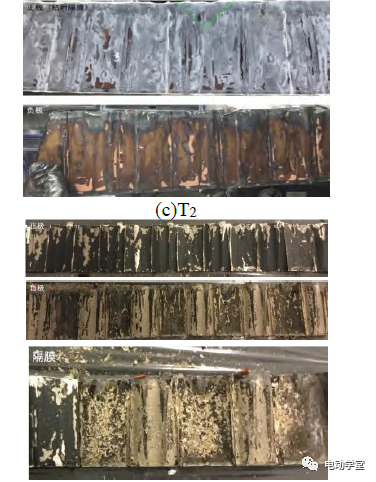

當溫度繼續升高，在泄壓閥打開的溫度點T2狀態下，如圖5（c）所示，隔膜發生熔融，并完全粘附在正極上，無法在基本保持形狀的情況下從正極上分離。負極多處出現裸露的銅箔，表明在該狀態下電池發生大面積內短路，負極活性物質從銅箔上開始剝離。

在熱失控最高溫度Tmax狀態下，如圖5（d）所示，隔膜經過高溫反應后，除了少量粘附在正極和負極表面，大量隔膜收縮形成色澤發黃的小碎片，并且正、負極粉末大面積脫落。

通過四個階段的正負極、隔膜的外觀可以明顯看出當電池通過自發熱到自加熱，隔膜變形損壞明顯，溫度在130-150℃范圍，進而使得電池熱失控狀態不可逆，正極分解反應、電解質溶液分解反應以及粘結劑與負極之間化學反應的發生，產生大量氣體導致泄壓閥打開，電池發生熱失控，內部材料狀態完全破壞。

3.2 負極材料表面形貌及組成分析

對四種定點冷卻條件下磷酸鐵鋰電池負極的表面形貌進行分析，如圖6所示。在自發熱溫度T0狀態下，負極表面仍能觀察到清晰的石墨顆粒形態（圖6（a））。而在熱失控溫度點T1狀態下，負極表面覆蓋了一層沉積物，這可能是由于電解液分解的產物在負極表面沉積所致（圖6（b））。

而在泄壓閥打開的溫度點T2狀態下，負極表面又能觀察到清晰的石墨顆粒形貌，這是由于高溫狀態下負極表面的沉積物進一步發生分解（圖6（c））。而在熱失控最高溫度Tmax狀態下，負極表面無法再觀察到明顯的石墨顆粒形貌，表明熱失控后負極發生氧化，材料結構已發生破壞（圖6（d））。

進一步的，采用XPS對四種定點冷卻條件下磷酸鐵鋰電池正極的表面組成進行分析，如圖7所示。

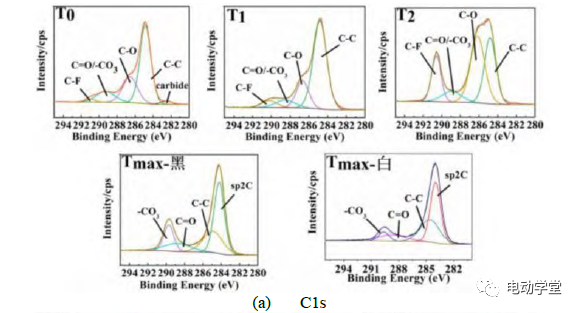

從圖7(a)可知，在自發熱溫度點T0狀態下，負極表面的C存在C-F、C=O、-CO3、C-O、C-C、及其他碳化物形態，其中，C-C是導電劑SP的特征峰；C-F表明負極表面存在含氟有機物；C-O代表著PEO低聚物的生成；C=O代表ROCO2Li、Li2CO3等烷基鋰碳酸鹽的存在。由此可見負極表面除了導電劑外基本檢測到的都是SEI膜組成物質。

這是由于自發熱溫度是電池內SEI膜剛開始分解的特征溫度點，在該溫度點進行冷卻處理時，負極表面的SEI膜仍然存在。在溫度升高到T2的過程中，可見C-O與C-F占比明顯增加，說明在熱失控過程中，負極表面副反應劇烈，生成的含碳副產物主要以增加O、F元素為主。至完全熱失控時，含C物質情況發生較大變化。

從溫度達到Tmax的電池來看，負極表面無法檢測到C-F、C=O，-CO3占比明顯增加，超過C-O，C-C占比大幅減小，新出現sp2C，且sp2C所占含量最多。由此可見，完全熱失控后，C-F組分推測可能主要是小分子，均噴出了電池外，離開了負極表面。C=O進一步反應徹底轉換成了-CO3、C-O。

其中-CO3占比增加說明負極表面最終產物含有很多Li2CO3。sp2C為碳的石墨化結構，說明由于經歷熱失控過程的高溫，負極表面的C-C結構石墨化了。

圖7(b)為四種定點冷卻條件下磷酸鐵鋰電池負極的O1sXPS圖譜。在溫度達到T0時，負極表面的O存在C=O、-CO3、C-O三種形式，其中，C-O代表著PEO低聚物的生成；C=O代表ROCO2Li、Li2CO3等烷基鋰碳酸鹽的存在。

由此可見負極表面的O基本均來自SEI膜組成物質。在溫度升高的過程中，C-O占比出現下降，表明負極表面SEI逐漸分解。另外，在Tmax狀態下還檢測出了O-Al，說明隔膜涂層因高溫粘附到了負極表面。

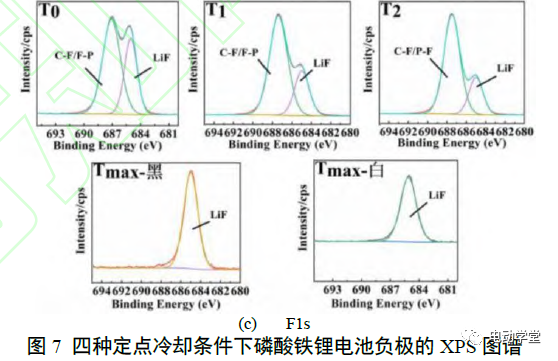

圖7(c)為四種定點冷卻條件下磷酸鐵鋰電池負極的F1sXPS圖譜。在溫度達到T0時，負極表面的F存在C-F、F-P、LiF三種形式，其中，C-F代表著含氟有機物的生成；F-P代表殘留電解質鹽LiPF6的存在以及相應分解產物PFx的存在。

在溫度升高的過程中，C-F、P-F的占比先升后降，到Tmax時，僅剩下LiF。隨著溫度的升高，LiPF6受熱分解或與其他物質反應，先生成氟磷化物以及含氟有機物，電池熱失控后，這些氟磷化物以及含氟有機物因高溫全部轉化成了最穩定的產物LiF。

因此，通過上述分析可知，隨著溫度的升高，SEI膜在T0點開始發生分解，并檢測到LiPF6的分解產物PFx；當達到T1時副反應開始劇烈，且在Tmax狀態下電池負極主要由石墨、石墨化的C、Li2CO3、LiF、隔膜中的的Al3O2等主要物質組成。由此可知，為防止電池性能的衰退，必須要保證電池溫度低于T0。

3.3 正極材料表面形貌及組成分析

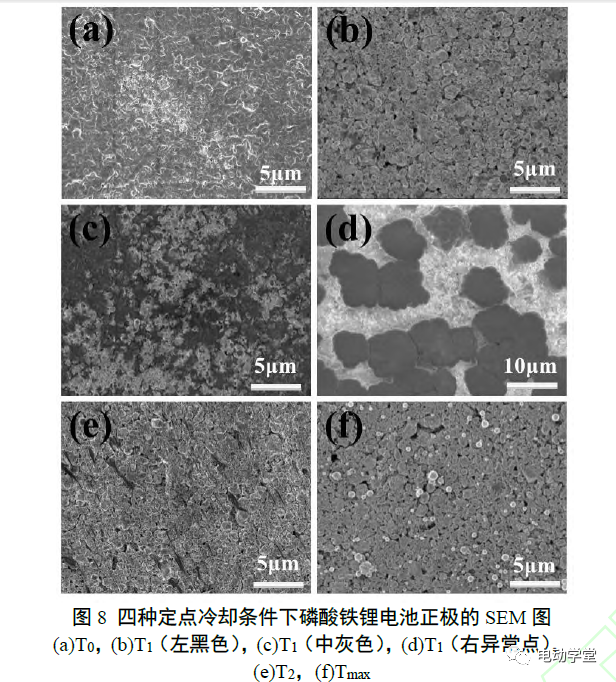

圖8顯示了四種定點冷卻條件下磷酸鐵鋰電池正極的SEM圖。電池開始自發熱時，電池正極表面可觀察到活性材料顆粒，且表面覆蓋沉積物，推測來自于電解液分解產物。

溫度達到T1時，產生了多種不同顏色的表面區域，黑色區域可觀察到清晰的活性材料顆粒形貌，灰色發黑區域可觀察到表面覆蓋有膜狀物質，另有異常點表面出現大量團狀物質。而當溫度繼續升高后，電極表面形成一層膜狀物，無法區分。

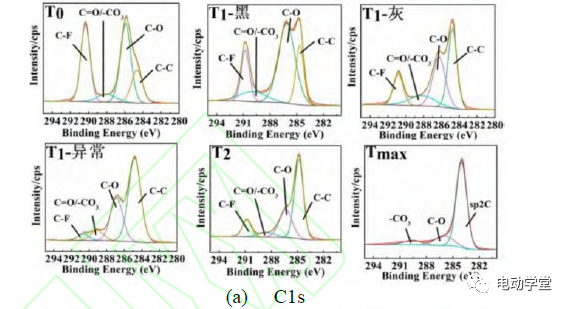

進一步的，采用XPS對四種定點冷卻條件下磷酸鐵鋰電池正極的表面組成進行分析，如圖9所示。

與負極表面組成相似，如圖9(a)所示，溫度達到T0時，正極表面覆蓋了一層界面膜。溫度升高到T2的過程中，可見C-O與C-F占比減少，C-C占比增加，說明在熱失控過程中，正極表面的含炭材料上的雜元素基團因受熱逐步脫離，含炭材料被碳化。

至完全熱失控時，含C物質情況發生較大變化。從溫度達到Tmax的電池來看，正極表面無法檢測到C-F，C-O、-CO3還有少量存在，新出現sp2C，且sp2C所占含量最多。

由此可見，完全熱失控后，C-F組分推測可能主要是小分子，均噴出了電池外，離開了正極表面。sp2C為碳的石墨化結構，說明由于經歷熱失控過程的高溫，正極表面的C-C結構石墨化了。

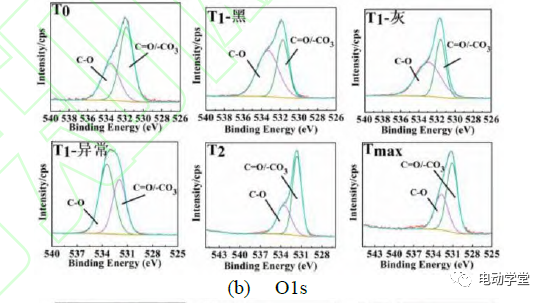

圖9(b)為四種定點冷卻條件下磷酸鐵鋰電池正極的O1sXPS圖譜。在溫度達到T0時，正極表面的O基本均來自CEI膜組成物質。在溫度升高的過程中，C-O占比出現下降，推測最終O主要以-CO3的碳酸根形式存在。

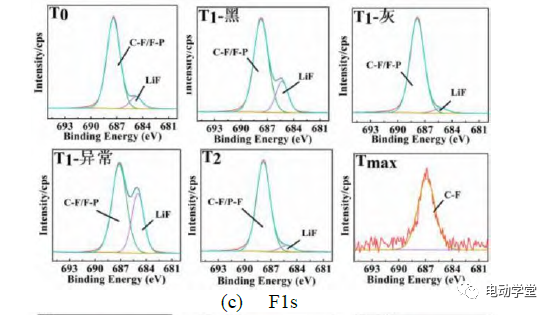

圖9(c)為四種定點冷卻條件下磷酸鐵鋰電池正極的F1sXPS圖譜。在溫度升高的過程中，LiF占比減少，到Tmax時，僅剩下C-F。

推測是隨著溫度的升高，LiPF6受熱分解或與其他物質反應，首先生成氟磷化物以及含氟有機物，待電池熱失控后，這些氟磷化物以及含氟有機物因高溫全部轉化成最穩定的產物LiF，在熱失控時，正極上的LiF可能隨著電池內部物質噴出而損失。

所有狀態下的Li元素都是呈現鋰離子形態存在。表明在熱失控過程中不會出現鋰單質。其中，除了T0、T1異常點過充白色區域及短路熱失控處Li1s圖形外，其他的Li1s圖形均受到了Fe3p出峰的干擾。說明上述三個區域正極表面覆蓋有較厚其他物質，遮蔽了Fe的出峰信號。

因此，通過上述分析可知，正極表面覆蓋一層CEI膜，并在T0溫度下疑似電解液已經發生分解，并隨著溫度的升高，正極表面覆蓋的界面膜越厚；當溫度升至T2時，正極表面含碳材料開始發生分解，直至在Tmax時形成石墨化的C-C結構。

在Tmax狀態下，正極表面主要存在較厚的界面膜、石墨化的C-C、-CO3、C-F等物質。由此可知，磷酸鐵鋰正極和負極均在T0狀態下疑似已經發生了副反應，但相比于負極材料，正極材料在熱失控狀態下安全性更加穩定，這也和磷酸鐵鋰材料本身特性有關。

3.4 隔膜表面形貌及透氣度分析

從電池拆解情況可知，除了T0下的電池外，其他電池中的隔膜均粘附在電極上。SEM需要的樣品量少（1cm×1cm），由于Tmax時隔膜已完全損壞無法分析，因此將分離出隔膜樣品的T1、T2溫度下的電池以及T0下的電池中隔膜取樣進行表征。測量透氣度需要約20cm長的隔膜用于測試，僅T0、T1溫度下的電池中可分離出足夠的隔膜樣品用于測試。

溫度達到T0時，隔膜對負極面為氧化鋁涂層，對正極面為基膜面，仍能觀察到基膜上的孔隙結構。溫度是上升到T1時，隔膜對負極面的涂層上粘附有塊狀物質，推測為熱失控過程中的電池內副產物，對正極面的基膜已經閉孔，無法觀察到明顯的孔隙結構。

當溫度達到T2時，隔膜對負極面的涂層上粘附有膜狀物質，涂層顆粒形貌并不清晰，推測涂層上粘附了熱失控過程中的電池內副產物，對正極面的基膜已經閉孔，無法觀察到明顯的孔隙結構。通過隔膜透氣度測試驗證了上述現象，如表4所示。

因此，通過上述分析可知，當隔膜在T1時已經完全閉孔，并存在較厚的塊狀熱失控副產物，但隔膜相對較為完善；當溫度達到T2時，副產物以膜狀形態均勻分布在隔膜的陶瓷涂層上，并且隔膜已經破碎嚴重。由此可知，隔膜閉孔溫度晚于T0，即電池失效首先發生在正負極和電解液，繼而隔膜才發生閉孔。

04

分析結論

通過上述分析，可以觀察到在儲能電站中同期使用的同款磷酸鐵鋰電池在4種不同熱失控溫度狀態下內部材料元素、成分和形貌的變化，分析可以得出如下結論：

1）電池在溫度達到自發熱起始溫度T0（自發熱速率達到0.02℃/min）時，內部變化不劇烈，SEI膜基本完整，電解液開始分解，有輕微的產氣現象，正負極、隔膜形貌未發生明顯變化（但極片明顯褶皺），正極表面界面膜增厚，此時的電池處于熱失控臨界狀態；

2）電池在溫度達到熱失控起始溫度T1（自加熱速率達到1℃/min）時，副反應加劇，正極表面

膜明顯增厚，隔膜完全閉孔、有明顯附著物且隔膜較為完整；此時不可逆產熱已造成內部材料變化，正負極片上均有含F、P、-CO3等的副反應產物產生，由于隔膜收縮導致的內部短路范圍不斷擴大，從而使得自加熱狀態不斷擴大，溫度快速升高。

3）電池在溫度達到安全閥開啟溫度T2時，由于反應速率快速上升，氣壓增大導致泄壓閥打開，銅箔裸露，內短路開始發生；含LiF和可燃有機物的氣體噴射而出，此時正極表面含碳材料開始碳化，在極片表面明顯可見隔膜熔融的痕跡，副產物以膜狀形態均勻分布在隔膜的陶瓷涂層上，碳化程度不斷上升，呈現出明顯熱失控過程現象。

4）當溫度達到Tmax時，隔膜已完全破壞，正、負極粉末大面積脫落，內部材料最終以石墨、磷酸鐵鋰、石墨化的C-C，Li2CO3，LiP，Al3O2等形態穩定存在。

5）對于磷酸鐵鋰電池而言，當溫度處于T0點時，正負極均已開始發生副反應；當溫度達到T1點時，負極SEI膜破壞發生明顯副反應，正極界面膜增厚，隔膜閉孔且有明顯異物；當溫度達到T2點時，負極開始內短路，正極界面膜增厚且表面發生碳化，安全閥開啟，電解液和氣體噴出，隔膜熔斷；當溫度達到Tmax時，隔膜已完全破壞，正、負極粉末大面積脫落。

因此，可以明顯發現，對于磷酸鐵鋰電池來說，隨著溫度升高，SEI膜分解（T0），隔膜閉孔熔斷（T1），正負極極片內短路（T1~T2），銅箔露出（T2），正負極集流體內短路（T2~Tmax）等現象依次發生，且熱失控的初期主要集中在負極、電解液。

05

結果分析

通過本文研究分析可知，對于儲能電池而言，當熱失控自加熱狀態開始就很難通過常規手段中止反應的持續進行，而自發熱狀態到熱失控起始過程時間只有幾分鐘到十幾分鐘，此時采取措施也可能來不及。

因此在電池達到自發熱狀態前就應當切斷熱源，根據本次實驗和其他相關研究成果，自發熱起始溫度點一般在100-120℃之間，考慮到電池使用溫度一般在60℃以下，那么在60～100℃的溫度變化過程中，足夠電站系統對單個故障電芯或電池組進行斷電、冷卻以及其他控制手段。這也是消防控制的最終解決手段，而不應該等到冒煙、明火等現象發生。
